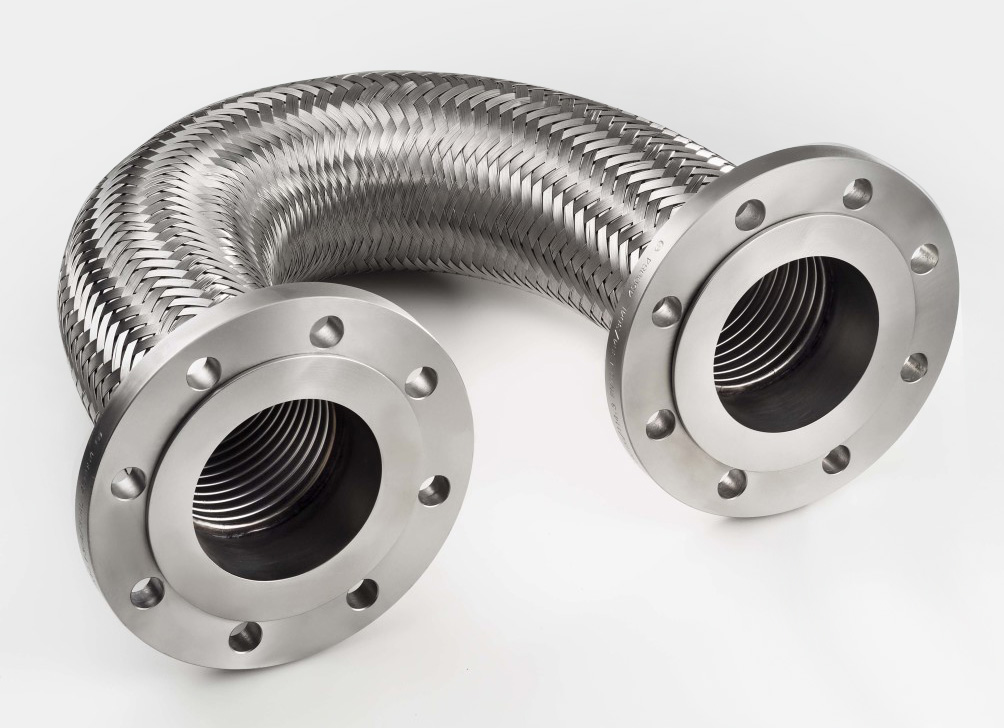

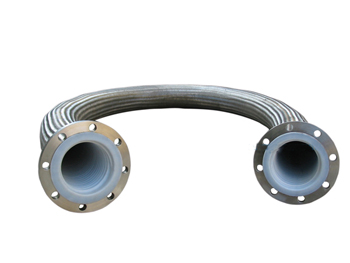

衬四氟金属软管特点
通用全金属软管。
316L 不锈钢环形波纹内管。
尺寸范围为 1/4 到 2 in., 工作压力为真空至 1600 psig(110 bar)。
304 不锈钢单编织层提高了软管承压能力 (M)。
端接是按 ASME 锅炉和压力容器规范第 IX 章节的要求进行焊接的。
选购件可提供 316L 不锈钢编织层来提高耐腐蚀性。
通常用于不希望存在渗透的高温真空或通用场合。
可提供定制组件。
选购件包括软管外层, 软管标签和额外氦气泄漏测试。
| 系列 | 衬四氟金属软管结构材料 | |
| 内管 | 加强层 | |
| FX | 波纹 316L SS | 标准配置是 321 SS 编织层； 可提供 316L SS 编织层 |
| FM | 波纹 316L SS | 316L SS 编织层 |
| FJ | 波纹 316L SS | 标准配置是 304 SS 编织层； 可提供 316L SS 编织层 |
| FL | 波纹 316L SS | 321 SS 编织层 |
| T | 光滑内孔 PTFE | 标准配置是 304 SS 编织层；可提 供 316L SS 和合金 400 编织层 |
| B | 光滑内孔 PTFE | 304 SS 编织层 |
| X | 光滑内孔 PTFE | 带 304 SS 编织层的纤维编织层 |
| S | 光滑内孔 PTFE | 带 304 SS 编织层的纤维编织层 |
| C | 波纹 PTFE | 300 系列 SS 编织层 |
| N | 波纹, 碳黑填充 PTFE | 保温缠绕层和芳族聚酸 胺纤维编织层 |
| W | 光滑内孔, 碳黑填充 PTFE | 带保温缠绕层和 304 SS 编织 层的纤维编织层 |
| F | 光滑内孔 PTFE | 纤维编织层 |
| U | 光滑内孔 PFA | 302 SS 编织层 |
衬四氟金属软管型号意义注释
1. 材料
端接
SS = 316 不锈钢
C20 = 合金 20
M = 合金 400
INC = 合金 600
HC = 合金 C-276
TI = 钛, 等级 4
2. 软管
TH = 带 304 SS 编织层的 T 系列
PTFE 软管
TC = 带 304 SS 编织层的 T 系列碳黑
填充 PTFE 软管 (?)
TL = 带合金 400 编织层的 T 系列
PTFE 软管（仅 1/4 in. 软管
尺寸）
3. 公称软管尺寸, in.
4 = 1/4
6 = 3/8
8 = 1/2
12 = 3/4
16 = 1
4. 总长度
英寸或厘米, 只能为整数。按所示添加CM来指定以厘米为单位的长度。
5. 选购件
如需选择多个选购件，按字母顺序添加代号，各个代号之间用破折号隔开。
CRN = 带 CRN 的系索式标签
F = 耐火外套
F1 = 耐热套
N3 = 氮气压力测试
S = 全软管长度 302 SS 保护弹簧
T = 系索式标签
T2 = 两个系索式标签
W = 静水压力测试
Z = 316L SS 编织材料和 316 SS套环材料（仅 1/4 和 3/8 in. TH系列软管）
093 = ECE R110 认证
衬四氟金属软管技术数据
| 公称 软管尺寸 in. (mm) | 内径 in. (mm) | 外径 in. (mm) | 最小中心线 弯曲半径 in. (cm) | 温度 范围 °C (°F) | –200 到 148°C ( –325 到 300°F) 下的工作压力 真空至 ... psig (bar) | 20°C (70°F) 下 的爆裂压力 psig (bar) | 批量 软管重量lb/ft (kg/m) | |
| 静态 | 动态 | |||||||
| 1/4 (6.4) | 0.25 (6.4) | 0.47 (11.9) | 1.00 (2.54) | 4.33 (11.0) | –200 至 426 (–325 至 800) | 1600 (110) | 6400 (440) | 0.11 (0.16) |
| 3/8 (9.7) | 0.38 (9.5) | 0.68 (17.3) | 1.20 (3.05) | 5.91 (15.0) | 1470 (101) | 6000 (413) | 0.20 (0.30) | |
| 1/2 (12.7) | 0.50 (12.7) | 0.81 (20.5) | 1.50 (3.81) | 6.50 (16.5) | 1110 (76.4) | 4500 (310) | 0.22 (0.33) | |
| 3/4 (19.0) | 0.75 (19.0) | 1.20 (30.5) | 2.10 (5.33) | 8.86 (22.5) | 860 (59.2) | 3500 (241) | 0.37 (0.55) | |
| 1 (25.4) | 1.00 (25.4) | 1.50 (38.0) | 2.70 (6.86) | 10.2 (25.9) | 680 (46.8) | 2680 (184) | 0.50 (0.74) | |
| 1 1/4 (31.8) | 1.25 (31.8) | 1.80 (45.7) | 3.10 (7.87) | 11.8 (30.0) | 680 (46.8) | 2600 (179) | 0.61 (0.91) | |
| 1 1/2 (38.1) | 1.50 (38.1) | 2.13 (54.0) | 3.90 (9.91) | 13.4 (34.0) | 520 (35.8) | 2200 (151) | 0.85 (1.26) | |
| 2 (50.8) | 2.00 (50.8) | 2.66 (67.5) | 5.10 (13.0) | 15.4 (39.1) | 450 (31.0) | 1800 (124) | 1.10 (1.65) | |
